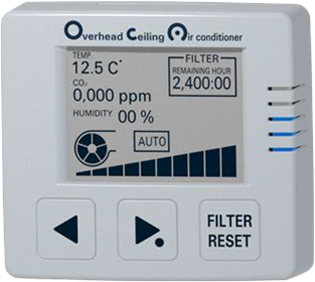

EC 팬모터 컨트롤러
EC 팬모터 컨트롤러
사용설명서 (User's Guide)

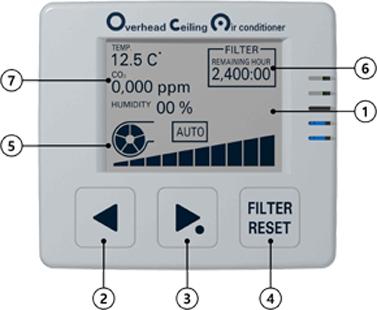

- ① LCD표시부
- ① 풍량 감소 설정
- ③ 풍량 증가 설정 & ⏎입력
- ④ ⑤⑥⑦활성화 영역 선택
- ⑤ FAN 상태 표시 영역
- ⑥ 필터 상태 표시 영역
- ⑦ 센서 측정값 표시 영역
1. 송풍 운전 (FAN MOTOR 단독 운전)
실외기 운전 “On” 신호가 입력되지 않은 상태에서 FAN TEST 등이 필요할 경우 BUTTON ③을 2초간 눌러 FAN MOTOR를 독립 운전시킬 수 있으며,
풍량의 70%로 초기 설정되어 있습니다. FAN TEST를 마치고자 할 때는 BUTTON ②를 2초간 눌러 OFF 합니다.
2. 풍량 설정
실외기 운전이 선택 되어진 경우, FAN 상태 표시 영역이 활성화되고, 최대 풍량으로 15분 운전 후 70% 풍량으로 연속 운전됩니다.
이후 온도 센서 측정값을 참고하여 BUTTON ②,③ 을 눌러( AUTO 표시 OFF) 임의 풍량으로 설정할 수 있습니다.
3. 필터 교환(청소) 시기 알림
설정된 필터 사용시간이 경과하면 바탕화면이 깜박거리며 필터 교환 알람이 표시되고
필터를 교환(청소)하고, BUTTON ④를 눌러 필터 사용시간을 RESET 하면
필터 교환 알람이 OFF 하고 필터 교환 주기가 초기화 됩니다.
4. 온도, CO2, 습도센서 측정값 표시
본 룸콘트롤러는 CO2 센서 등 추가 센서를 장착하여 실내 공기질 상태를 상시
모니터링 할 수 있으며, 측정값을 사용하여 사용자가 적합한 운전 조건을 찾을 수
있도록 고안되었습니다.
PORT 1; DISCHARGE TEMP. (DEFAULT)
PORT 2; CO2 (ppm) 센서
PORT 3; 습도(HUMIDITY, %) 센서
PORT 2; CO2 (ppm) 센서
- • 기준 및 권장 농도
- 1. 350-450 ppm : 실외 대기 중 정상적인 CO2 농도 범위.
- 2. 600-800 ppm : 일반적인 실내 CO2 농도. 이 범위는 통풍이 잘 되는 환경에서 유지될 수 있습니다.
- 3. 800-1000 ppm : 일반적으로 인구 밀집도가 높은 실내 공간에서 관찰되는 농도. 이 수준에서는 약간의 환기 필요성을 시사합니다.
- 4. 1000-1500 ppm : 공기의 질이 낮아지고 불쾌감을 느낄 수 있는 수준. 환기가 필요합니다.
- 5. 1500 ppm 이상 : 공기의 질이 매우 낮아지고 집중력 저하, 두통 등의 건강 문제를 유발할 수 있습니다. 즉각적인 환기가 필요합니다.
PORT 3; 습도(HUMIDITY, %) 센서
